Аналоговые системы пожарной безопасности.

Несмотря на все недостатки, аналоговые системы пожарной безопасности приобрели в нашей стране широкую популярность. Это произошло из-за того, что:

  • компоненты аналоговых ситем относительно дешевы,
  • система легко устанавливается,
  • значительно расширились функции системы,
  • возросла расширяемость.

Расширение функционала

В большей степени это коснулось пультов управления или контроллеров (в разных системах они называются по-разному). В современных системах они не только контролируют состояние шлейфов и включают пожарные сирены, они также способны передавать тревожные SMS-сообщения на указанные номера телефонов.

Количество датчиков в системе также выросло. Теперь это не только пожарные извещатели и кнопки, но и анализаторы газа, датчики движения, открытия дверей, разбития стекла, датчики контроля напряжения питания сети 220В и т.д. Постепенно пожарная система превратилась в охранно-пожарную.

Раньше обе системы были независимы друг от друга и условно интегрировались на уровне дежурного, который контролировал обе системы со своего рабочего места. Теперь система стала единой, что резко снизило затраты на ее установку.

Расширяемость

Прогресс в контроллерах привел к тому, что в них стали встраивать интерфейс RS-485. Главная его черта - возможность объединения нескольких контроллеров в одну гибридную систему. Появились также контроллеры более высокого уровня, отдельные GSM-модули, модули связи Wi-Fi т.д.

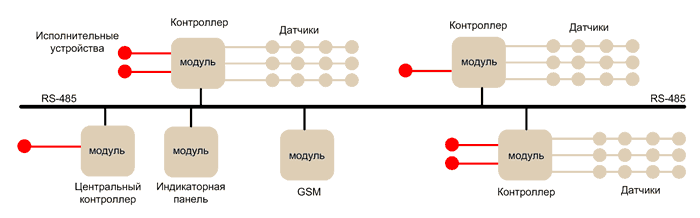

Современная аналоговая охранно-пожарная система безопасности:

аналоговая система пожарной безопасности

Характерная черта системы - её модульность. Добавляя или сокращая модули легко расширить или сократить систему, её функциональность. К сожалению система не лишена существенных недостатков:

  • бинарность датчиков (ON - OFF),
  • низкая помехозащищенность аналоговых шлейфов,
  • низкая дифференцируемость событий,
  • сложность настройки шины RS-485,
  • расстояние от шины RS-485 до модулей не более 2 м.,

Главная проблема - шина RS-485, которая реализована в виде витой пары с резисторами на концах. Протокол обеспечивает передачу данных со скоростью до 10 Мбит/с. Однако, от скорости зависит также максимальная длина шины. Так при скорости 10 Мбит/с максимальная длина линии — 120 м, при скорости 100 кбит/с — 1200 м. Получается что, чем выше быстродействие системы - тем короче должна быть шина RS-485. Этот факт накладывает реальные физические границы системы.

Недостатки аналоговых систем безопасности сужают их область применения небольшими гражданскими объектами, жилым индивидуальным строительством, индивидуальными и малыми предприятиями.
